Khi nào cần gia công 4 trục Index và Simultaneous?

Khi bắt đầu làm quen với gia công 4 trục trong SolidCAM, rất nhiều kỹ thuật viên có chung một băn khoăn:

“Chi tiết đã là 4 trục rồi, vậy khi nào cần gia công 4 trục Index và Simultaneous?”

Thực tế trong xưởng cho thấy:

Rất nhiều chi tiết 4 trục chỉ cần Indexing, và chỉ một số trường hợp nhất định mới thực sự cần Simultaneous.

Hiểu sai điểm này sẽ dẫn đến:

• Lập trình phức tạp không cần thiết
• Chạy máy khó ổn định
• Tốn thời gian set và tinh chỉnh

1. Hiểu đúng bản chất của gia công 4 trục Index và Simultaneous

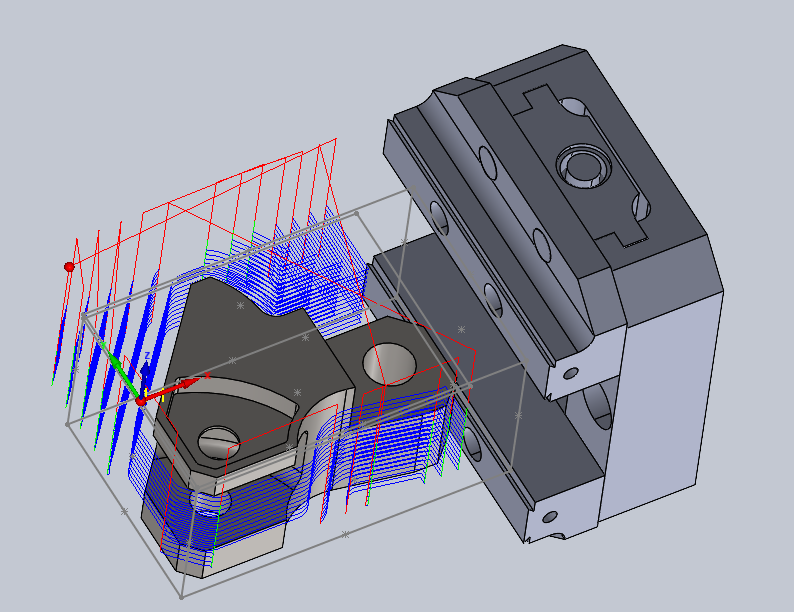

• 4 trục Index (Indexing)

Trục quay (thường là trục A) chỉ quay đến một góc xác định, sau đó đứng yên. Trong lúc đó, gia công vẫn diễn ra như máy 3 trục thông thường.

Có thể hiểu đơn giản: xoay phôi – khóa trục – gia công.

• 4 trục Simultaneous (đồng thời)

Trục A quay liên tục đồng thời với X, Y, Z trong suốt quá trình cắt. Dao và phôi luôn thay đổi tương quan vị trí khi gia công.

Đây mới là gia công 4 trục “thực sự” theo nghĩa động học.

2. Khi nào nên ưu tiên 4 trục Index?

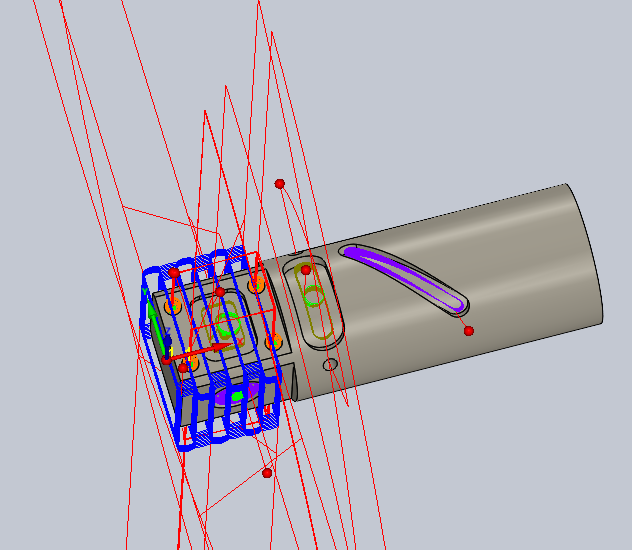

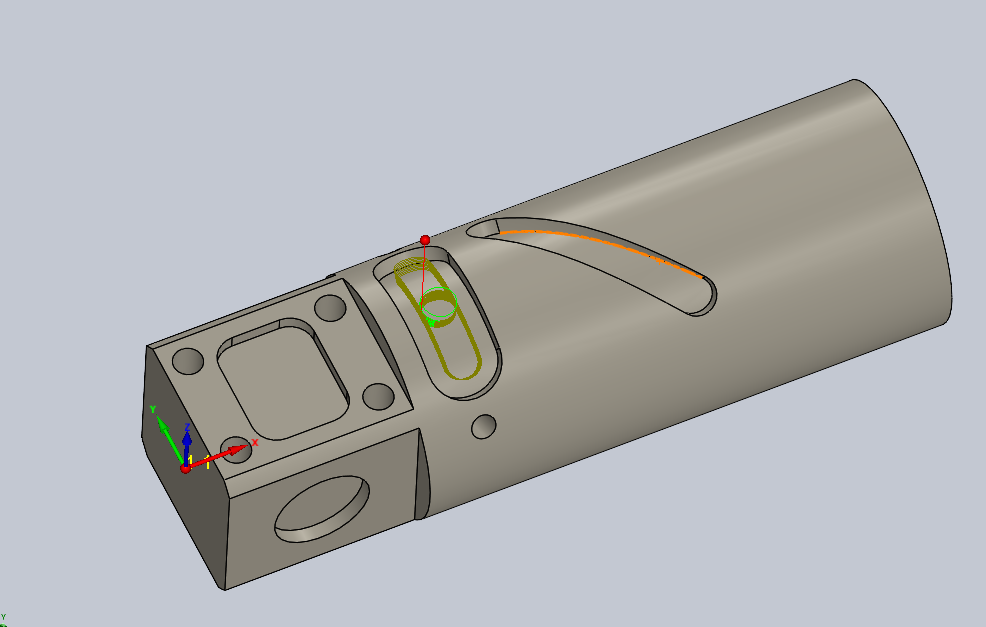

• Chi tiết có nhiều mặt gia công, nhưng mỗi mặt độc lập

Ví dụ như chi tiết dạng gia công 4 trục có:

• • Rãnh thẳng
  • Lỗ khoan
  • Mặt phẳng phân bố đều quanh chu vi.

Với những trường hợp này, chỉ cần xoay phôi đến đúng góc, khóa trục A và gia công như 3 trục là đã đủ chính xác.

• Biên dạng gia công không thay đổi theo góc quay

Nếu hình dạng cần gia công không phải là đường cong liên tục theo chu vi, thì Simultaneous không mang lại lợi ích rõ rệt.

• Ưu tiên độ ổn định và dễ kiểm soát
• 4 trục Index:
  • Dễ lập trình
  • Dễ mô phỏng
  • Dễ chỉnh sửa ngoài máy → Rất phù hợp với sản xuất hàng loạt và xưởng gia công phổ thông.

3. Những lợi thế thực tế của gia công 4 trục Index

• Chương trình đơn giản, dễ đọc

G-code gần giống 3 trục, thợ máy dễ hiểu, dễ can thiệp khi cần.

• Độ ổn định cao khi chạy máy

Trục quay đứng yên trong lúc cắt giúp:

• • Giảm rung
  • Giảm sai số do động học trục quay
  • Phù hợp với máy cũ hoặc trục A không quá cứng
• Thời gian lập trình và set máy ngắn

Với nhiều chi tiết, tổng thời gian từ CAM đến sản xuất sẽ nhanh hơn so với Simultaneous.

4. Khi nào 4 trục Index không còn đủ?

• Gia công biên dạng cong liên tục quanh chu vi

Ví dụ:

• Rãnh xoắn
• Biên dạng wave quanh trục
• Khắc chữ bao quanh chi tiết trụ

Những biên dạng này không thể chia nhỏ theo từng góc Index mà vẫn giữ được độ chính xác hình học.

• Yêu cầu bề mặt liền mạch, không vết nối

Nếu dùng Index, sẽ xuất hiện các vết “nối mặt” giữa các góc quay. Với chi tiết yêu cầu thẩm mỹ hoặc độ chính xác cao, đây là điểm không chấp nhận được.

5. Khi nào bắt buộc phải dùng 4 trục Simultaneous?

• Biên dạng phụ thuộc liên tục vào góc quay

Dao phải luôn thay đổi vị trí tương đối so với phôi trong quá trình cắt. Đây là bản chất mà chỉ Simultaneous mới đáp ứng được.

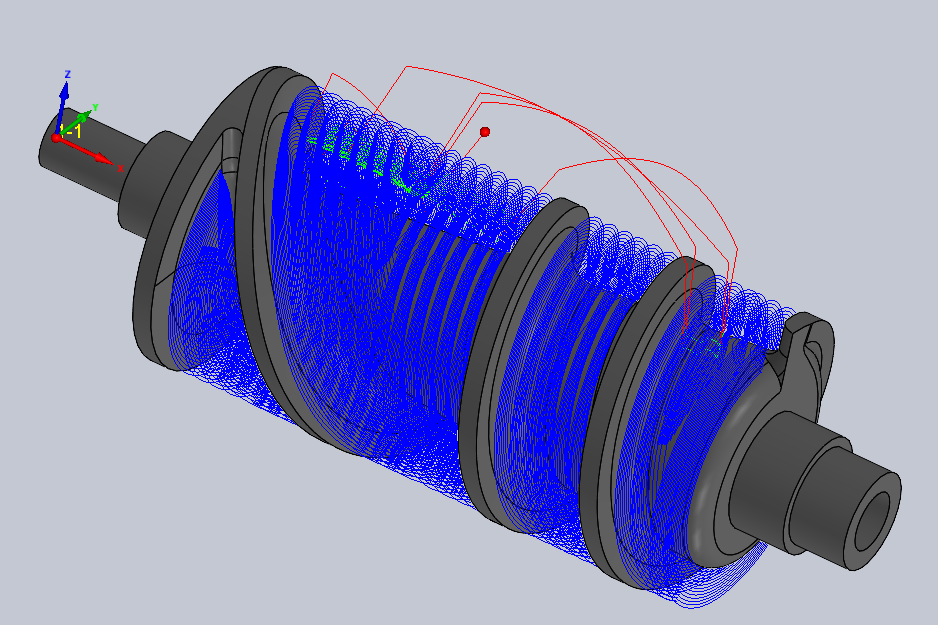

• Gia công rãnh hoặc bề mặt xoắn

Trong các chi tiết dạng trục, rãnh xoắn là ví dụ điển hình nhất buộc phải dùng 4 trục đồng thời.

• Yêu cầu độ chính xác cao về hình dạng 3D quanh trục

Index không thể tái tạo chính xác hình học liên tục theo chu vi.

6. Những đánh đổi khi dùng 4 trục Simultaneous

• Lập trình phức tạp hơn nhiều

Người lập trình phải kiểm soát:

• • Hướng trục dao
  • Chuyển động trục quay
  • Va chạm dao – holder – đồ gá
• Yêu cầu máy và trục A đủ cứng
• Trục quay vừa quay vừa cắt → dễ rung nếu:
• • Máy cũ
  • Đồ gá yếu
  • Dao dài
• Khó chỉnh sửa ngoài máy

Khi có vấn đề, việc chỉnh G-code hoặc giảm tải không đơn giản như Index.

7. Tư duy chọn gia công 4 trục Index và Simultaneous cho người làm CAM

Người làm CAM thực tế thường suy nghĩ theo thứ tự:

• Chi tiết này có bắt buộc phải gia công liên tục theo góc quay không?
• Nếu chia Index được, chất lượng có đáp ứng yêu cầu không?
• Simultaneous có thực sự mang lại lợi ích, hay chỉ làm chương trình phức tạp hơn?
• Nếu Index đáp ứng yêu cầu kỹ thuật → Index luôn là lựa chọn ưu tiên.

Gia công 4 trục trong SolidCAM không phải lúc nào cũng cần Simultaneous.

• Indexing: ổn định, dễ kiểm soát, phù hợp phần lớn chi tiết thực tế
• Simultaneous: mạnh, linh hoạt, nhưng chỉ nên dùng khi thật sự cần

CAM giỏi không phải là dùng được chiến lược khó, mà là biết khi nào KHÔNG cần dùng chiến lược khó.

Hiểu rõ sự khác biệt giữa gia công 4 trục Index và Simultaneous sẽ giúp người lập trình CAM lựa chọn đúng phương pháp gia công, rút ngắn thời gian lập trình, nâng cao chất lượng sản phẩm và tối ưu hiệu quả sản xuất.
